Diffused Illumination

Diffused Illumination †

Diffused Illumination自作メモ．

作業ログ †

2007/10/08 Diffuser素材実験1 †

[実験]

• IR Camera --- webカメラを改造
• IR Illuminator --- 秋月電子 赤外線投光器キット
• Acrylic --- アクリル板 450x300(3mm) クリアー
• Diffuser --- トレーシングペーパー（アクリル上面）

  ムービーはこちら


[実験2]

• IR Camera --- webカメラを改造
• IR Illuminator --- 秋月電子 赤外線投光器キット
• Acrylic --- アクリル板 450x300(3mm) オパール
• Diffuser --- 無し

  ムービーはこちら

[問題点]：赤外線投光器キットが直接アクリル板に映り込まないようにうまく照射しないといけない．

2007/10/11 Diffuser素材実験2 †

[実験3]

• IR Camera --- webカメラを改造
• IR Illuminator --- 秋月電子 赤外線投光器キット
• Acrylic --- アクリル板 450x300(3mm) クリアー
• Diffuser --- 薄紙（アクリル下面）

  ムービーはこちら

[問題点]：透過率が小さいので接触部とその他の明度差が出にくい．

2007/10/14 Diffuser素材実験3 †

[実験4]

• IR Camera --- webカメラを改造
• IR Illuminator --- 秋月電子 赤外線投光器キット
• Acrylic --- アクリル板 450x300(3mm) クリアー + 表面加工
• Diffuser --- トレーシングペーパー（アクリル下面）

  ムービーはこちら

2007/10/21 IR光照射角度実験1 †

[実験5]

• IR Camera --- webカメラを改造
• IR Illuminator --- 秋月電子 赤外線投光器キット
• Acrylic --- アクリル板 450x300(3mm) クリアー + 表面加工
• Diffuser --- トレーシングペーパー（アクリル下面）

  ムービーはこちら

[今後の予定]：赤外線投光器の照射範囲が狭いので，投光器を追加予定．

2007/11/14 背景差分改良1 †

[実験6]

• IR Camera --- webカメラを改造
• IR Illuminator --- 秋月電子 赤外線投光器キット
• Acrylic --- アクリル板 450x300(3mm) クリアー + 表面加工
• Diffuser --- トレーシングペーパー（アクリル下面）

  ムービーはこちら

[今後の予定]：赤外線投光器の照射範囲が狭いので，投光器を追加予定．

2008/03/08 赤外線照射方法改良1 †

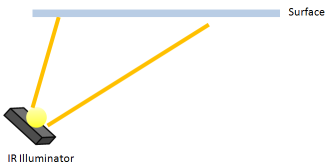

[before] 赤外線を直接照射


→ 照射にムラが起き，照射面積も狭い

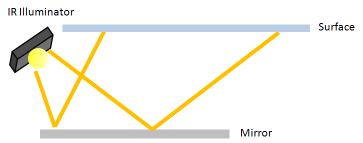

[after] 赤外線を鏡で距離をかせいで照射


→ 照射は比較的均一になり，照射面積も広くなった

ムービーはこちら
